土工膜和養(yǎng)殖防滲膜的區(qū)別
瀏覽：112 發(fā)布日期：2020-05-06
土工膜和養(yǎng)殖防滲膜的相同之處僅僅在于它們的外觀、顏色和部分添加劑等等，土工膜和防滲膜產(chǎn)品的顏色通常都是黑色，外觀通常都是成卷的防水卷材，原材料都部分選用了HDPE（高密度聚乙烯）加工生產(chǎn)。
土工膜和養(yǎng)殖防滲膜的不同之處：
土工膜:顧名思義土工膜是一種土工合成材料，原材料選用優(yōu)質(zhì)的高密度聚乙烯作為生產(chǎn)原料，土工膜的配方中主要包含碳素、耐酸堿劑、抗拉伸劑、抗斷裂劑和耐磨損等添加劑。
養(yǎng)殖防滲膜:防滲膜雖然也是土工合成新型材料中的一種防水卷材，但是防滲膜對(duì)研發(fā)技術(shù)、生產(chǎn)設(shè)備和配方非常的高，防滲膜原材料主要選自優(yōu)質(zhì)的HDPE樹脂，另配有約2．5％的碳黑、抗老化劑、抵抗紫外線劑、抗氧劑、紅外線吸收劑、光學(xué)穩(wěn)定劑等輔料生產(chǎn)所得，除了合理的輔助配方以為，通常優(yōu)質(zhì)的防滲膜需要專業(yè)的國(guó)際一流防滲膜機(jī)器設(shè)備生產(chǎn)，我們目前防水卷材行業(yè)不夠完善，防滲膜生產(chǎn)設(shè)備遠(yuǎn)遠(yuǎn)比不上國(guó)際先進(jìn)的防滲膜生產(chǎn)設(shè)備的性能，實(shí)驗(yàn)表明，用國(guó)內(nèi)防滲膜生產(chǎn)設(shè)備制造相同的材料配方的防滲膜的物流性能僅僅為意大利進(jìn)口防滲膜生產(chǎn)設(shè)備性能的1/3，其中進(jìn)口設(shè)備生產(chǎn)的養(yǎng)殖防滲膜具有99.9%的無(wú)毒環(huán)保性。
土工膜的主要應(yīng)用領(lǐng)域也和防滲膜截然不同，土工膜一般應(yīng)用于垃圾填埋場(chǎng)防滲、人工湖防滲、尾礦填埋場(chǎng)防滲、人工河道防滲、景觀水池防滲、公路鐵路防滲加固和隧道防滲工程等等，防滲膜除了可以應(yīng)用于土工膜所以的應(yīng)用領(lǐng)域以外，防滲膜還主要被應(yīng)用于水產(chǎn)養(yǎng)殖防滲防水、屋頂花園防水阻根、地下室防水防潮和油罐基礎(chǔ)防滲工程等等。
綜上所述，土工膜和防滲膜其實(shí)是兩種不一樣的防水新型材料；防滲膜比土工膜造價(jià)更高，應(yīng)用領(lǐng)域更為廣泛，材料質(zhì)量更加可靠；防滲膜是土工膜的升級(jí)產(chǎn)品，所以我們可以說(shuō)防滲膜就是土工膜，但是土工膜不能說(shuō)成是防滲膜。
養(yǎng)殖防滲膜的施工工藝：
1養(yǎng)殖防滲膜焊接施工工藝：
1．1養(yǎng)殖防滲膜施工的基面要求
安裝基底表面要夯實(shí)整平，去掉樹根、石塊、玻璃和鐵釘?shù)燃怃J物體；基底陰陽(yáng)角需修整圓順，圓角半徑≥50cm，焊接縫表面必須清理干凈；在土建、監(jiān)理、業(yè)主、施工方驗(yàn)收簽字認(rèn)可后便可進(jìn)行鋪土工膜施工。
1．2養(yǎng)殖防滲膜施工的氣候要求
氣溫一般應(yīng)在5℃以上，低溫時(shí)土工膜應(yīng)緊張些，高溫時(shí)土工膜應(yīng)放松些。土工膜安裝施工根據(jù)具體現(xiàn)場(chǎng)情況和當(dāng)時(shí)氣候條件適當(dāng)預(yù)放2％～5％的伸放量；風(fēng)力在四級(jí)以下；氣溫過(guò)低時(shí)，4級(jí)以上大風(fēng)及雨雪天氣一般不應(yīng)施工；在風(fēng)天氣，風(fēng)力影響土工膜施工時(shí)，待焊的土工膜應(yīng)用大石塊或砂袋壓牢。

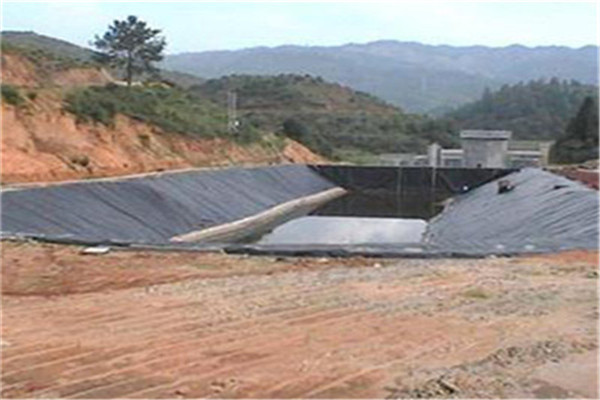

1．3養(yǎng)殖防滲膜的鋪設(shè)
鋪設(shè)土工膜是整個(gè)防滲系統(tǒng)中縫排列方向平行于最大坡腳線，即沿坡度方向排列。鋪設(shè)土工膜時(shí)應(yīng)力求焊縫最少，在保證質(zhì)量的前提下，盡量節(jié)約原材料，同時(shí)也容易保證質(zhì)量。通常在拐角及畸形地段，應(yīng)是接縫長(zhǎng)度盡量減短。除特殊要求外，在坡度大于1：6的斜坡上距頂坡或應(yīng)力集中區(qū)域1．5m范圍內(nèi)，盡量不設(shè)焊縫。土工膜在鋪設(shè)中，應(yīng)避免產(chǎn)生人為褶皺，溫度較低時(shí)，應(yīng)盡量拉緊，鋪平。土工膜設(shè)完成后，應(yīng)盡量減少在膜面上行走、搬動(dòng)工具等，凡能對(duì)土工膜造成危害的物件，均不應(yīng)放在膜上或攜帶在膜上行走，以免對(duì)土工膜造成意外損傷。較為關(guān)鍵的工序，在鋪膜前對(duì)土工膜外觀質(zhì)量進(jìn)行開包檢查，記錄并修補(bǔ)已發(fā)現(xiàn)的機(jī)械損傷和生產(chǎn)創(chuàng)傷、孔洞、折損等缺陷。土工膜裁切之前，經(jīng)丈量其相關(guān)尺寸，然后按實(shí)際裁切，在膜鋪設(shè)中膜與膜之間接縫的搭接寬度為10cm～15cm，使接縫排列方向平行于最大坡腳線，即沿坡度方向排列。
1．4養(yǎng)殖防滲膜的焊接
土工膜的焊接使用雙驅(qū)動(dòng)自行式土工膜焊接機(jī)，采用雙軌熱熔焊接。焊機(jī)無(wú)法焊接的部位，應(yīng)采用擠出式熱熔焊機(jī)，配以與原材料同質(zhì)的焊條，形成堆焊的單焊縫；焊機(jī)焊接工序分為：調(diào)節(jié)壓力、設(shè)定溫度、設(shè)定速度、焊縫搭接檢查、裝膜入機(jī)、啟動(dòng)馬達(dá)；接縫處不得有油污、灰塵，土工膜的搭接段面不應(yīng)有泥沙、結(jié)露、潮濕等雜物，當(dāng)有雜物時(shí)必須在焊接前清理干凈；每天焊接開始時(shí)，通常應(yīng)在現(xiàn)場(chǎng)先試焊一條0．9mmX0．3mm的試樣，搭接寬度不小于10cm并在現(xiàn)場(chǎng)進(jìn)行剝離和剪切試驗(yàn)，試樣合格后，便可用當(dāng)時(shí)調(diào)整好的速度、壓力、溫度進(jìn)行正是焊接。焊機(jī)在焊接土工膜過(guò)程中，需隨時(shí)注意焊機(jī)的運(yùn)行情況，要根據(jù)現(xiàn)場(chǎng)的實(shí)際情況對(duì)速度和溫度進(jìn)行微調(diào)；焊縫要求整齊、美觀、不得有滑焊、跳走現(xiàn)象；在遇上土工膜長(zhǎng)度不夠時(shí)，需要長(zhǎng)向拼接，應(yīng)先把橫向焊縫焊好，再焊縱縫，橫向焊縫相距大于50cm
應(yīng)成T字型，不得十字交叉；焊土工膜時(shí)不許壓出死折，鋪設(shè)土工膜時(shí)，根據(jù)當(dāng)?shù)貧鉁刈兓群屯凉つば阅芤?，預(yù)留出溫度變化引起的伸縮變形量；在下雨期間或接縫有潮氣、露水、或者大沙的情況下不能進(jìn)行焊接，但采取防護(hù)措施是除外；溫度低于5℃時(shí)，按照規(guī)范要求不應(yīng)施工，如果必須施工的話，焊接前應(yīng)對(duì)焊機(jī)進(jìn)行預(yù)熱處理；土工膜在焊接時(shí)應(yīng)該采用穩(wěn)壓性能好的發(fā)電機(jī)供電，在特殊情況下采用當(dāng)?shù)赜秒姇r(shí)，必須使用穩(wěn)壓器。
1．5養(yǎng)殖防滲膜的錨固
土工膜錨固的方法很多：有溝槽錨固、射釘錨固、膨脹螺栓錨固、預(yù)埋件固定等。尾礦庫(kù)通常采用溝槽錨固固定；土工膜要翻過(guò)錨固溝底并上卷100mm～200mm鋪設(shè)；鋪設(shè)好后回填粘土料，如尾礦庫(kù)分期建設(shè)，每期都應(yīng)挖開上一期的錨固溝，把新舊土工膜搭接焊縫后重新壓土回填。
2.確保焊接質(zhì)量，要進(jìn)行土工膜成品檢測(cè)和修補(bǔ)
檢測(cè)按三個(gè)步驟進(jìn)行，即目測(cè)、充氣檢測(cè)及破壞試驗(yàn)。目測(cè)主要是對(duì)鋪設(shè)的土工膜外觀、焊縫質(zhì)量、T型焊接、基底雜物等進(jìn)行細(xì)致的檢查，所有施工人員對(duì)這一工作都應(yīng)貫徹在全部施工過(guò)程中；除目檢外，如有必要還可采用真空檢測(cè)和氣壓檢測(cè)，充氣壓檢測(cè)的充氣強(qiáng)度為0．25mpa，5min不漏氣，考慮到卷材較柔軟易變形，允許壓力下降20％；進(jìn)行拉力測(cè)試時(shí)(破壞試驗(yàn))，其標(biāo)準(zhǔn)為在做剝離和剪切試驗(yàn)時(shí)，焊縫沒被撕裂開而土工膜母材被撕拉破壞，此時(shí)焊接合格；外觀檢查，發(fā)現(xiàn)土工膜面有孔眼等缺陷損及焊接過(guò)程中出現(xiàn)的漏焊、虛焊、破損等情況下，應(yīng)及時(shí)用新鮮的母材修補(bǔ)，補(bǔ)疤每邊超過(guò)破損部位10cm～20cm。
3.養(yǎng)殖防滲膜施工注意事項(xiàng)
熱風(fēng)槍、砂輪機(jī)和土工膜焊機(jī)拖帶的電源線在使用過(guò)程中，必須最大限度的遠(yuǎn)離其工作部位，以免損傷腦筋電線發(fā)生漏電；除熱風(fēng)焊接外，熱風(fēng)槍的嘴部在任何情況下都不得與土工膜面接觸，并且盡可能的遠(yuǎn)離土工膜面、人體、機(jī)械等物體；焊機(jī)在不使用時(shí)，不得直接放置在土工膜面上，應(yīng)放置在支架或沙袋帶上；裁土工膜用到的刀使用完畢后，應(yīng)立即將刀片收回刀盒內(nèi)；在現(xiàn)場(chǎng)使用的各種臨時(shí)性小型工具，使用完畢，應(yīng)及時(shí)放人工具箱內(nèi)；嚴(yán)禁將從土工膜擠壓焊接機(jī)槍頭摘下的焊料物直接丟棄在土工膜面上；土工膜施工現(xiàn)場(chǎng)禁止吸煙，不得穿帶鐵釘?shù)男蚋吒驳仔侥っ嫔闲凶?，不允許從事有可能破壞土工膜成品的一切活動(dòng)。
土工膜較好防滲效果的充沛展示另有賴于敷設(shè)復(fù)合土工布的施手段。防滲土工布與打仗面不該力圖平整，防衛(wèi)尖利粒子對(duì)涂層的刺死而失落防滲效力。在拐角及無(wú)理用地敷設(shè)時(shí)，要盡量不另設(shè)焊縫，務(wù)必焊的時(shí)辰要盡量短小接縫寬度。
要想要確保土工膜極佳的防滲效果起首務(wù)必自在挑選質(zhì)料上乘的防滲土工布。土工膜自身的防滲牢靠性關(guān)鍵測(cè)量其資料所用基材塑料膜的防滲牢靠性，在聚集物較短纖維物理化學(xué)物料無(wú)紡布的歸納效力之下，防滲土工布的防滲效果被無(wú)盡擴(kuò)大。只無(wú)非任何貨品的選用都務(wù)必以極佳的質(zhì)料為需要。
土工膜自身完全極佳的防滲效果，在修筑物修筑工地、水利各個(gè)范疇用于防滲土工布進(jìn)行詳細(xì)作業(yè)當(dāng)土工布中，若何充沛展示土工膜的這類防滲服從是較為關(guān)鍵性的。我子公司舉動(dòng)專科的土工布制造資料的單元，以優(yōu)良的產(chǎn)物品德慰勞應(yīng)用者的信賴，在此也青眼盛大新的老旅客前往選購(gòu)。
魯公網(wǎng)安備37140302000286號(hào)
